大口徑電動閘閥

產品中心 > 閘閥系列 > 大口徑電動閘閥

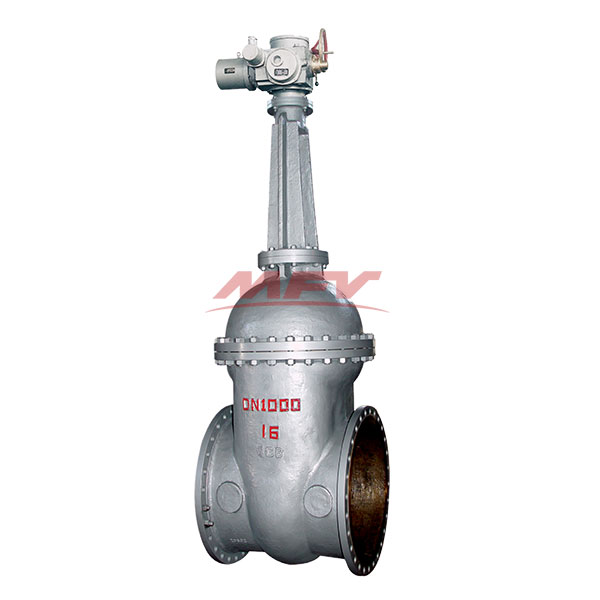

大口徑電動閘閥

產品型號:Z941H
公稱通徑:DN40~1200mm
公稱壓力:PN1.6~16.0MPa
工作溫度:≤-29℃~550℃
主要材質:WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
適用介質:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等
操作方式:手動、齒輪傳動、電動、氣動等
連接端尺寸:GB/T12221、JB79
檢驗與試驗:JB/T9092
聯系購買
分享到:

主要用途

       大口徑電動閘閥高中壓法蘭連接的閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有:手動、齒輪傳動、電動、氣動等。

應用規范

設計與制造GB/T12234
連接端尺寸結構長度GB/T12221
法蘭尺寸JB79
檢驗與試驗JB/T9092
材 料碳鋼GB/T12229
不銹鋼GB/T12230
標 志GB/T12220
供 貨JB/T7928



結構與特點

1、選材考究,符合國內外相關標準,材料的全面質量高。
2、符合國內外先進標準的要求,密封可靠、性能優良、造型美觀。
3、密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手動,啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求。



主要零件材料及主要用途

閥體閥蓋閥板閥座閥桿填料適用介質適用溫度 (≤℃)
WCBWCB+D507MOD5772Crl3柔性石墨水、油品、蒸汽425
ZGlCr5MOZGlCr5M0+ Stellite121Crl8Ni9+ Stellite625Cr2M01VA柔性石墨水、油品、蒸汽550
ZGlCrl8Ni9Ti1Crl7Ni2
1Crl8Ni9+ Stellite61Crl8Ni9TiPTFE硝酸類、堿類200
ZG00Crl7Nil4M02316L+ Stellite12316L+Stel1ite6316LPTFE尿素、甲銨液、磷酸200



主要外形尺寸

凸面法蘭
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

16C
16P
16R
16I
1.6MPa
DNLDD1D2bZ-φdH電裝型號
4020014511085164-φ18595DZW10
50250160125100164-φ18653DZW10
65265180145120184-φ18665DZW10
80280195160135208-φ18725DZW15
100300215180155208-φ18787DZW20
125325245210185228-φ18934DZW20
150350280240210248-φ23955DZW20
2004003352952652612-φ231105DZW30
2504504053353203012-φ251343DZW30
3005004604103753012-φ251516DZW45
3505505204704353416-φ251678DZW90
4006005805254853616-φ301849DZW120
4506506405855454020-φ301937DZW120
5007007056506084420-φ342234DZW180
6008008407707184820-φ412432DZW250
7009009108407885024-φ412489DZW250
800100010209508985224-φ412643DZW350
9001100112010509985428-φ412935DZW500
100012001255117011005628-φ483410DZW500
120013001485139013255832-φ543850DZW500
